PREDSTAVLJAMO ABB solarni invertor – Trio – 27.6 – TL – OUTD – S2X

ABB-Trio20-27

Iskustvo koje ABB ima u razvoju i primeni invertora dugo je 40 godina, čime su postali najveći svetski lider u ovoj oblasti. Ponuda ABB solarnih invertora ide od malih mikro-invertora, preko trofaznih string invertora do centralnih invertora snage megavata.

Ovom prilikom Vam predstavljamo nov proizvod iz bogate palete proizvoda.

Reč je o trofaznom string invertoru Trio-27.6-TL-OUTD-S2X.

Invertor koristi prednosti tehnologije usavršene kroz modele PVI-10.0 i 12.5 koji su jedni od najčešće korišćenih invertora danas u svetu i koji prednjače u svojoj efikasnosti.

Karakteristike ovog modela su:
› Komponente invertora su bez elektrolita kako bi se produžio očekivani životni vek i pouzdanost.
› Prava trofazna topologija za DC/AC izlaz konvertora.
› Svaki invertor je podešen na određeni mrežni kod koji može biti izabran prilikom instalacije.
› Dve odvojene ulazne sekcije sa nezavisnim MPPT praćenjem, omogućavaju optimalno
prikupljanje energije iz dve odvojene zone solarnih panela orijentisane u različitim pravcima.
› Veliki raspon ulaznog napona.
› Odvojive priključne kutije kako bi se omogućila jednostavna instalacija.
› Integrisane zaštite stringova uključuju AC i DC rastavne sklopke, u saglasnosti sa
međunarodnim standardima (-S2,-S2F i –S2X verzije).
› Izuzetno brz i precizan MPPT algoritam za praćenje u realnom vremenu i unapređenje procesa prikupljanja energije.
› Ravne krive efikasnosti osiguravaju visoku efikasnost obezbeđujući konstantne i stabilne performanse na svim nivoima ulaznog napona i izlazne energije.
› Kućište za spoljnu upotrebu omogućava korišćenje u svim vremenskim uslovima.
› Mogućnost da se putem displeja izabere smanjenje aktivne energije i reguliše reaktvina
energija (fiksni cos(phi), standardna cos(phi)=f(P) kriva, fiskni Q (Q/Pn)).
› Mogućnost priključenja eksternih senzora za nadziranje uslova rada.
› Dostupnost spoljnog DC naponskog izlaza (24V, 300mA).

solaris 2

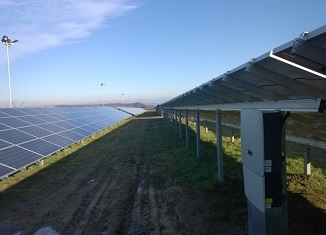

Praktičnu primenu solarni invertor Trio – 27.6 – TL – OUTD – S2X našao je i u novoizgrađenoj maloj solarnoj elektrani „Solaris 2“ snage 999 kW u opštini Kladovo.

Raspored panela male solarne elektrane i izabrana snaga panela od 250W opredelila je projektanta i Investitora za odabir invertora naizmenične nazivne snage 27.6kW proizvođača ABB model TRIO-27.6-TL-OUTD-S2X-400, bez transformatora, i sa prirodnim hlađenjem. Ovi invertori su predviđeni za spoljnu montažu sa zaštitom IP65 i sadrže svu zaštitnu i prekidačku opremu i na DC i na AC strani. U maloj solarnoj elektrani je instalirano 37 invertorskih jedinica. Invertori su takve konstrukcije da se ne zahteva njihovo otvaranje prilikom instalacije i povezivanja. Povezivanje se vrši sa već šemiranom priključnom kutijom na koju se priključuju svi predviđeni stringovi. Svi električni spojevi (priključci i konektori) imaju mogućnost zaključavanja.

Jednosmerne komponente napona generisane putem fotonaponskih panela invertori pretvaraju direktno u naizmenične komponente napona koje se simetrično distribuiraju na sve tri faze. Na jednosmernoj strani priključne kutije (ispod invertora) nalazi se ugrađen rastavlječ (ON-OFF), kojim se istovremeno isključuje AC i DC strana. Invertor omogućava prikaz podataka preko ekrana invertora, kao i daljinski preko komunikacionog interfejsa. Invertor vrši automatsku sinhronizaciju sa elektro distribucionom mrežom na naponu 0,4 kV.

Efikasnost invertora ABB model TRIO je sa stepenom efikasnosti od 98,2% i to u širokom opsegu snage.
